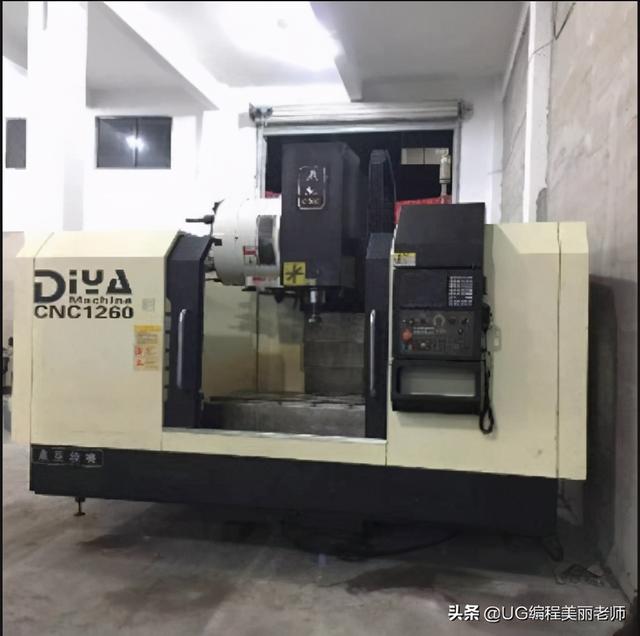

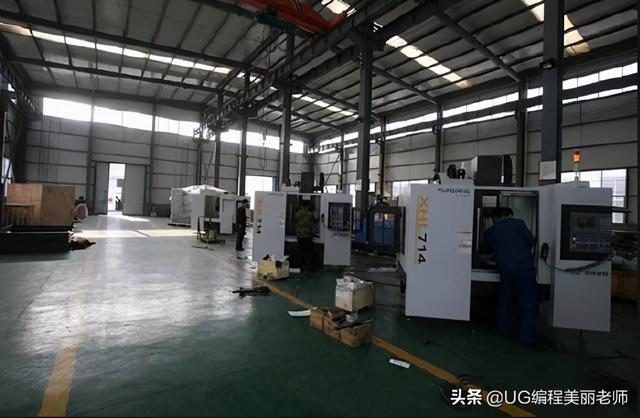

一:加工中心(Machining Center)简称MC,是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。

加工中心最初是从数控铣床发展而来的。与数控铣床相同的是,加工中心同样是由计算机数控系统(CNC)、伺服系统、机械本体、液压系统等各部分组成。但加工中心又不等同于数控铣床,加工中心与数控铣床的最大区别在于加工中心具有自动交换刀具的功能,通过在刀库安装不同用途的刀具,可在一次装夹中通过自动换刀装置改变主轴上的加工刀具,实现钻、镗、铰、攻螺纹、切槽等多种加工功能。

二:加工中心程序的编制特点

一般使用加工中心加工的工件形状复杂、工序多,使用的刀具种类也多,往往一次装夹后要完成从粗加工、半精加工到精加工的全部过程。因此程序比较复杂。在编程时要考虑下述问题。

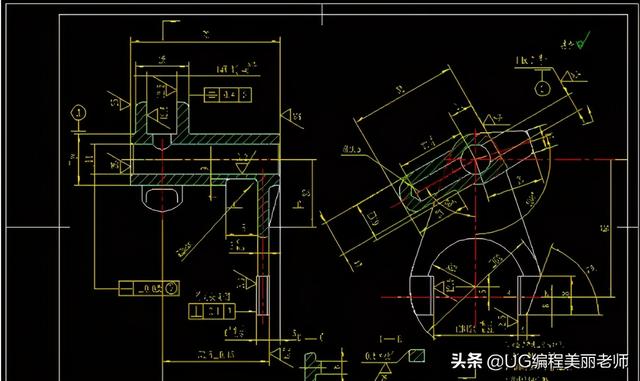

1、仔细地对图纸进行分析,确定合理的工艺路线。

2、刀具的尺寸规格要选好,并将测出的实际尺寸填入刀具卡。

3、确定合理的切削用量。主要是主轴转速、背吃刀量、进给速度等。

4、应留有足够的自动换刀空间,以避免与工件或夹具碰撞。换刀位置建议设置在机床原点。

5、为便于检查和调试程序,可将各工步的加工内容安排到不同的子程序中,而主程序主要完成换刀和子程序的调用。这样程序简单而且清晰。

6、对编好的程序要进行校验和试运行,注意刀具、夹具或工件之间是否有干涉。在检查M、S、T功能时,可以在Z轴锁定状态下进行。

三:加工中心的工艺特点

1.适合于加工周期性复合投产的零件有些产品的市场需求具有周期性和季节性,如果采用专门生产线则得不偿失,用普通设备加工效率又太低,质量不稳定,数量也难以保证。而采用加工中心首件试切完后,程序和相关生产信息可保留下来,下次产品再生产时只要很的准备时间就可开始生产。

2.适合加工高效、高精度工件有些零件需求甚少,但属关键部件,要求精度高且工期短。用传统工艺需用多台机床协调工作,周期长、效率低,在长工序流程中,受人为影响易出废品,从而造成重大经济损失。,而采用加工中心进行加工,生产完全由程序自动控制,避免了长工艺流程,减少了硬件投资和人为干扰,具有生产效益高及质量稳定的优点。

3.适合具有合适批量的工件

加工中心生产的柔性不仅体现在对特殊要求的快速反应土,而且可以快速实现批量生产,拥有并提高市场竞争能力。加工中心适合于中小批量生产,特别是小批量生产,在应用加工中心时,尽量使批量大于经济批量,以达到良好的经济效果。随着加工中心及辅具的不断发展,经济批量越来越小,对一些复杂零件,5-10件就可生产,甚至单件生产时也可考虑用加工中心。

4.适合于加工形状复杂的零件

四轴联动、五轴联动加工中心的应用以及CAD/CAM技术的成熟发展,使加工零件的复杂程度大幅提高。DNC的使用使同一程序的加工内容足以满足各种加工要求,使复杂零件的自动加工变得非常容易。

5.其它特点

加工中心还适合于加工多工位和工序集中的工件、;难测量工件。另外,装夹困难或完全由找正定位来保证加工精度的工件不适合在加工中心上生产。

四:加工中心的加工特点

加工中心是带有刀库和自动换刀装置的数控机床,具有数控镗、铣、钻床的综合功能。

加工中心具有良好的加工一致性和经济效益。与其它数控机床相比,具有以下特点:

1、加工工件复杂,工艺流程很长时,能排除工艺流程中的人为干扰因素,具有较高的生产效率和质量稳定性。

2、由于工序集中和具有自动换刀装置,工件在一次装夹后能完成有精度要求的铣、钻、镗、扩、铰、攻丝等复合加工。

3、在具有自动交换工作台时,一个工件在加工时,另一个工作台可以实现工件的装夹,从而大大缩短辅助时间,提高加工效率。

4、刀具容量越大,加工范围越广,加工的柔性化程序越高。

五:数控加工中心的对刀方法

"数控工艺基础中"“加工坐标系设定”的内容中,已介绍了通过对刀方式设置加工坐标系的方法,这一方法也适用于加工中心。由于加工中心具有多把刀具,并能实现自动换刀,因此需要测量所用各把刀具的基本尺寸,并存入数控系统,以便加工中调用,即进行加工中心的对刀。加工中心通常采用机外对刀仪实现对刀。

钻削刀具的对刀操作过程如下:1.将被测刀具与刀柄连接安装为一体;2.将刀柄插入对刀仪上的刀柄夹持轴2,并紧固;3.打开光源发射器8,观察刀刃在显示屏幕1上的投影;4.通过快速移动单键按钮4和微调旋钮5或6,可调整刀刃在显示屏幕1上的投影位置,使刀具的刀尖对准显示屏幕1上的十字线中心,如图5.31;5. 测得X为20,即刀具直径为φ20mm,该尺寸可用作刀具半径补偿;6.测得Z为180.002,即刀具长度尺寸为180.002 mm,该尺寸可用作刀具长度补偿;7.将测得尺寸输入加工中心的刀具补偿页面;8.将被测刀具从对刀仪上取下后,即可装上加工中心使用。

六:加工中心编程时要考虑的五个基本问题

一般使用加工中心加工的工件形状复杂、工序多,使用的刀具种类也多,往往一次装夹后要完成从粗加工、半精加工到精加工的全部过程。因此程序比较复杂。在编程时要考虑下述问题。

1、 仔细地对图纸进行分析,确定合理的工艺路线。

2、 刀具的尺寸规格要选好,并将测出的实际尺寸填入刀具卡。

3、 确定合理的切削用量。主要是主轴转速、背吃刀量、进给速度等。

4、 应留有足够的自动换刀空间,以避免与工件或夹具碰撞。换刀位置建议设置在机床原点。

5、 为便于检查和调试程序,可将各工序的加工内容安排到不同的子程序中,而主程序主要完成换刀和子程序的调用。这样程序简单而且清晰。

6、 对编好的程序要进行校验和试运行,注意刀具、夹具或工件之间是否有干涉。在检查M、S、T功能时,可以在Z轴锁定状态下进行。
