大家好,我是你们的UG编程美丽老师,据我了解我的很多的朋友们都是做数控行业,刚刚入行数控车床的家人们,也是占了很大一部分,所以今天就为大家送一波系统的数控车床干货资料学习,从0基础带你入门,不是问题!如果需要全套资料的家人们记得找我哦!

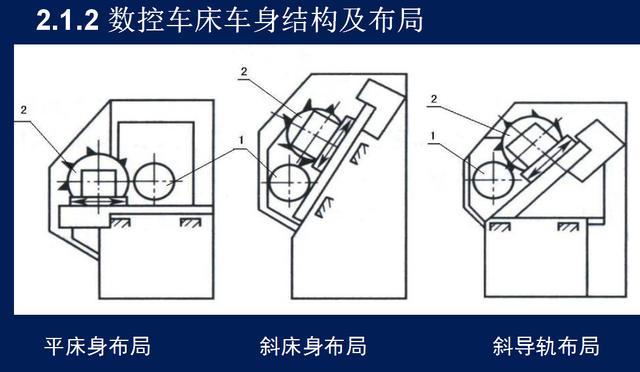

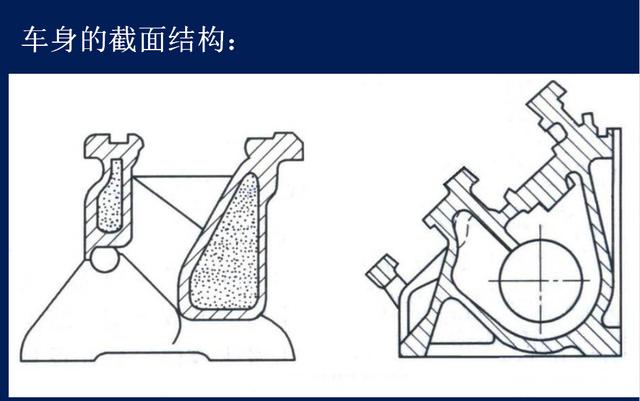

首先我们要知道数控车床的机械结构

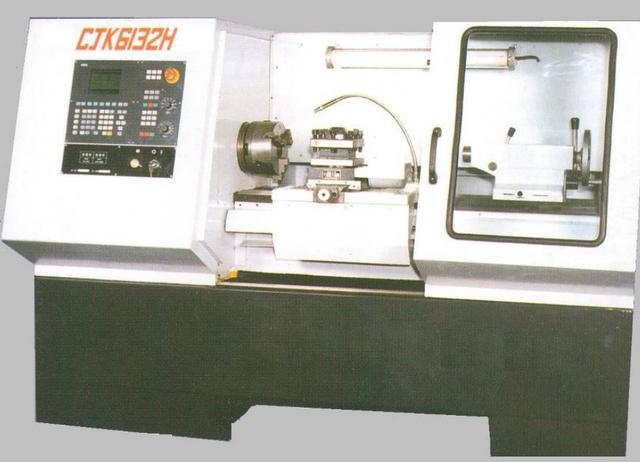

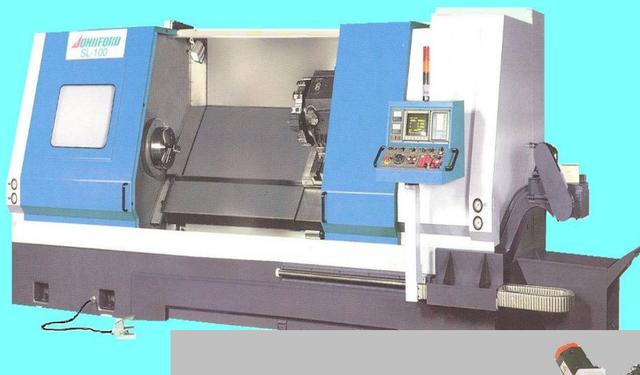

数控车床可以分为经济型、普及型和高性能型等几类。经济型通常使用四方或六方型刀架。

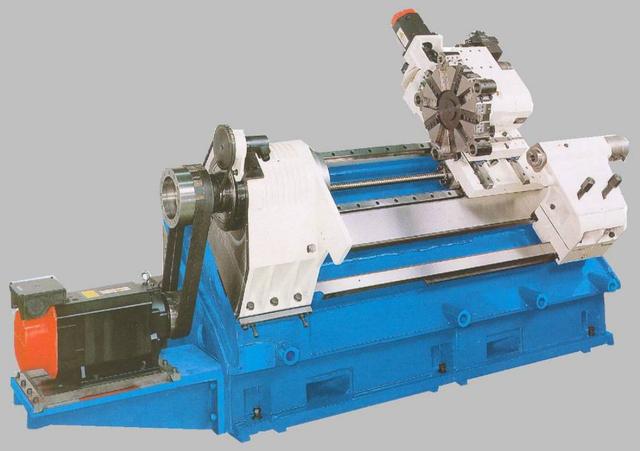

普及型和高性能型通常使用回轮式刀架,在高性能数控车床上通常设置有动力刀具。高性能型数控车床通常具有旋转轴控制功能。

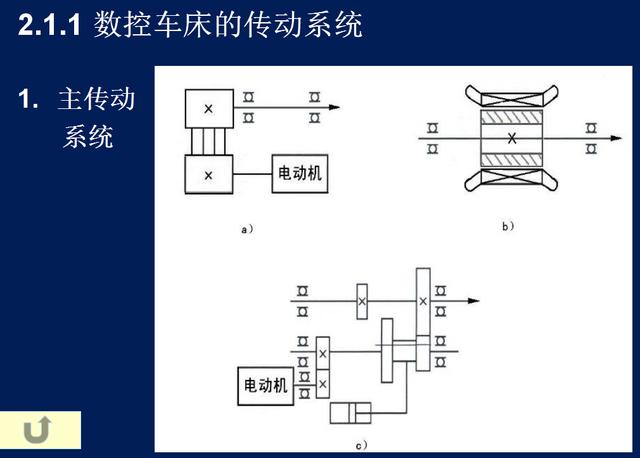

进给传动系统

由伺服电机、传动齿轮(同步齿形带)及丝杠螺母组成。对中、小型数控机床通常使用伺服电机和驱动丝杠直连的传动形式。对于大型机床由于要求的驱动力矩较大,为减小伺服电机的容量,常使用传动齿轮降速或使用同步齿形带传动的形式。

数控车床的刀架结构和刀具安装

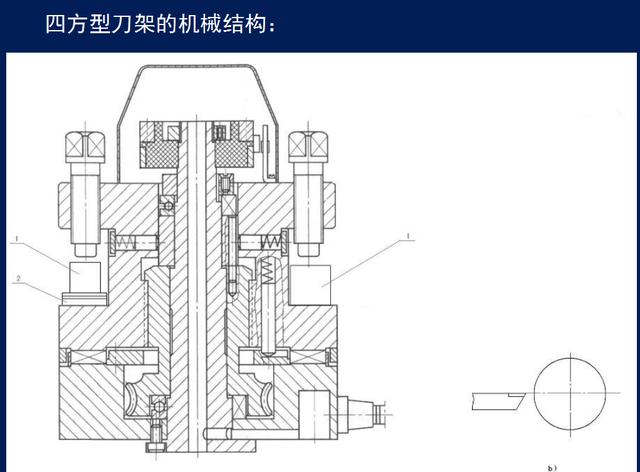

四方型刀架1. 工作过程:①刀架抬起②刀架转位③刀架反靠定位④刀架夹紧

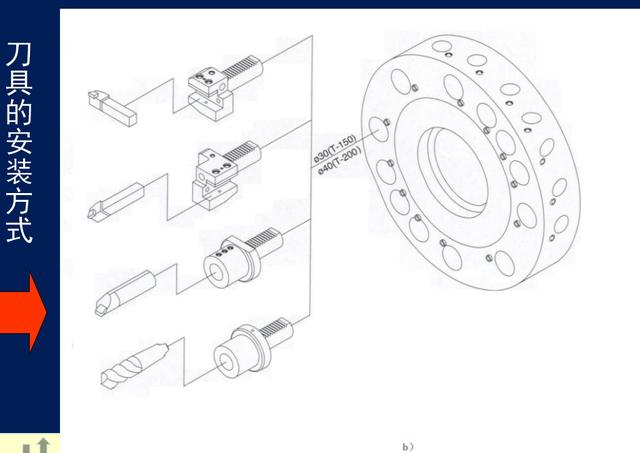

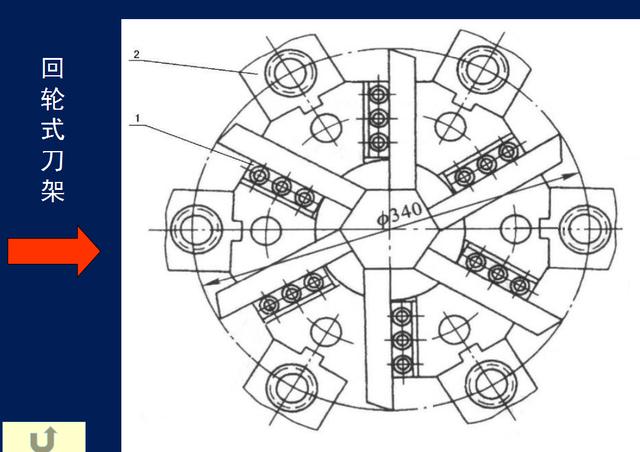

回轮式刀架,回轮式刀架通常有8~12个刀位。每个刀位可以安装一组刀具。可以使用动力刀具,如:铣刀、钻头等。刀具转位的方式可以是液压驱动,也可以是伺服电机驱动。刀具可以沿工件轴向安装或径向安装。

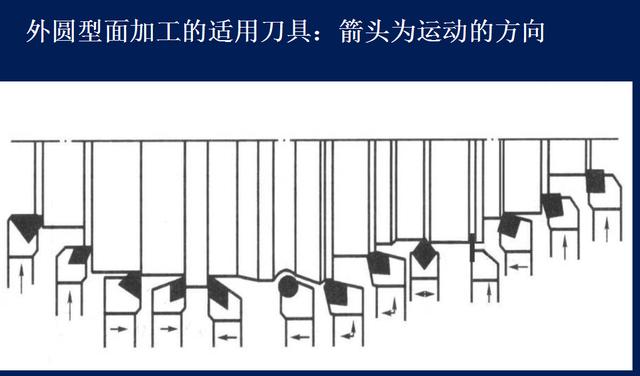

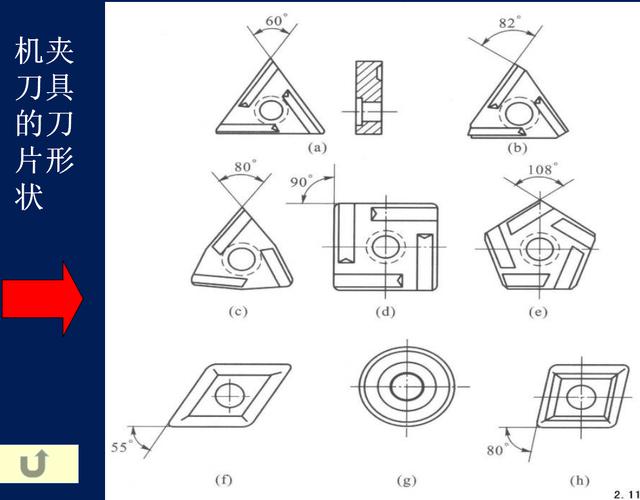

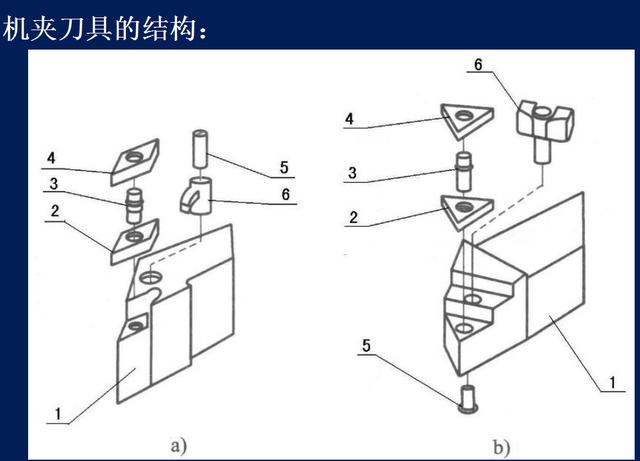

刀具类型和选用,优先选用性能优良的机夹刀具,可提高加工效率,缩短辅助时间。选择刀片的材料应和工件的材质对应。由刀片材料和工件材料确定切削用量。根据生产批量确定刀具的耐用度。

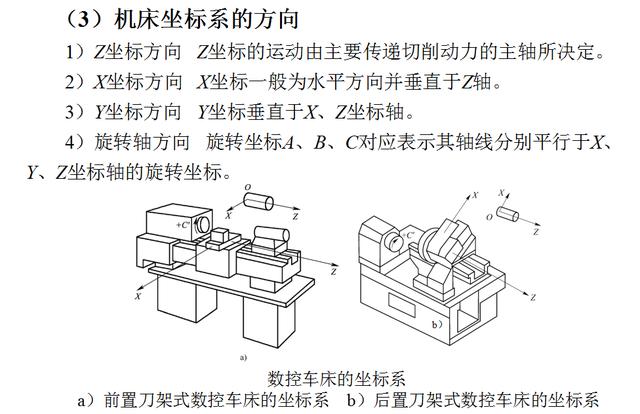

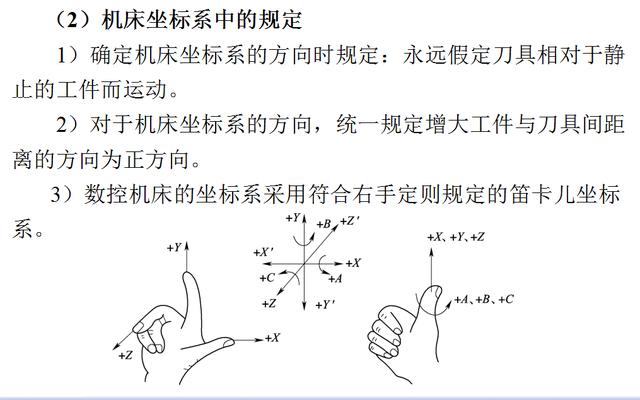

数控机床的坐标系

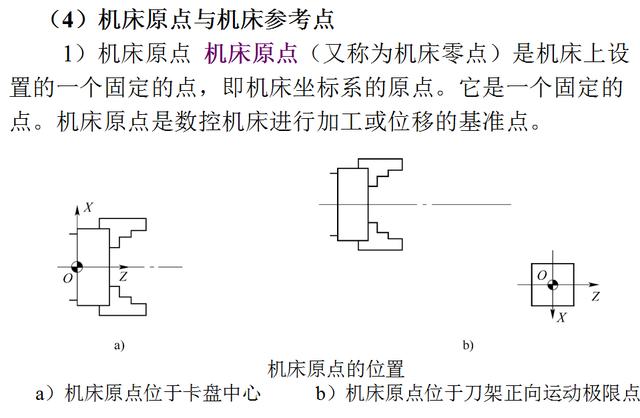

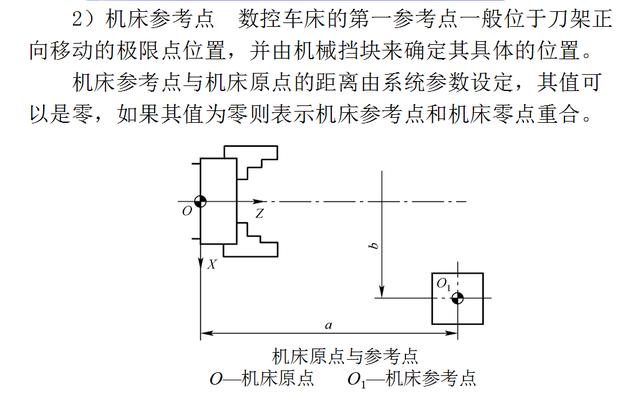

为了确定机床的运动方向和移动距离,就要在机床上建立一个坐标系,这个坐标系就叫机床坐标系,又称标准坐标系。

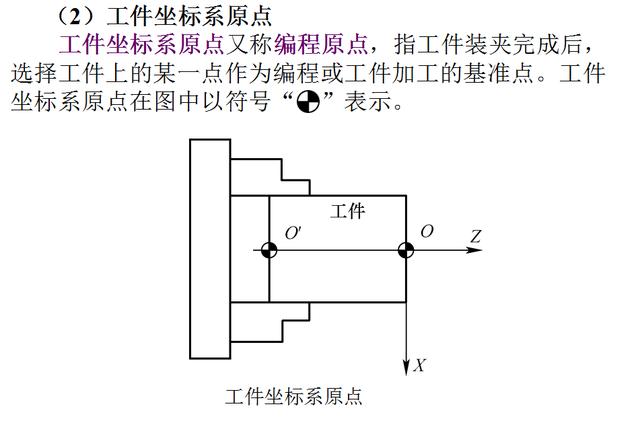

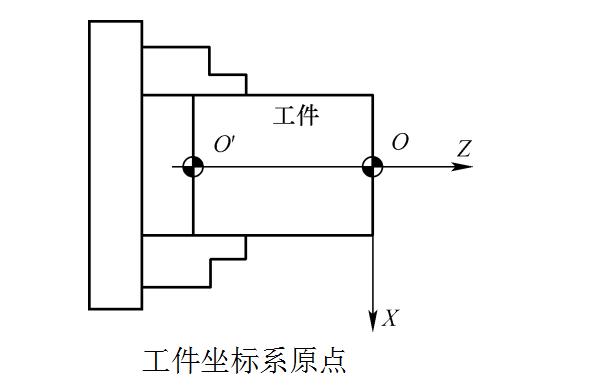

工件坐标系的定义

为了便于尺寸计算与检查,加工程序的坐标原点一般都尽量与零件图样的尺寸基准相一致。这种针对某一工件并根据零件图样建立的坐标系称为工件坐标系(又称编程坐标系)。

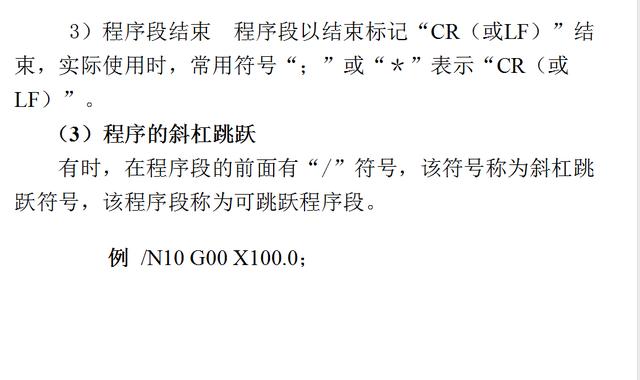

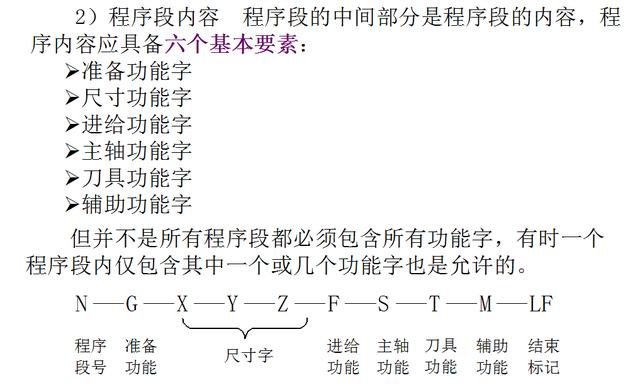

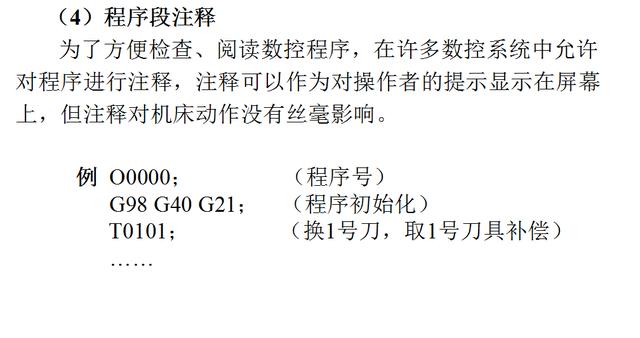

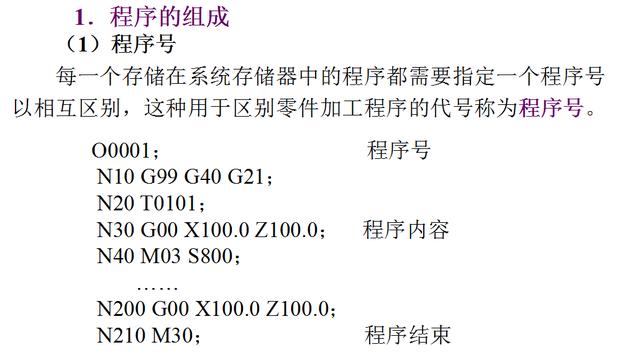

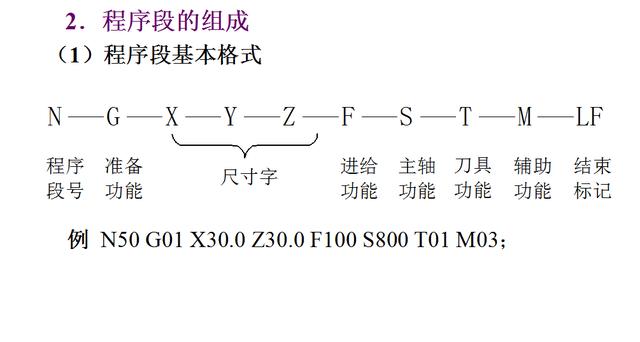

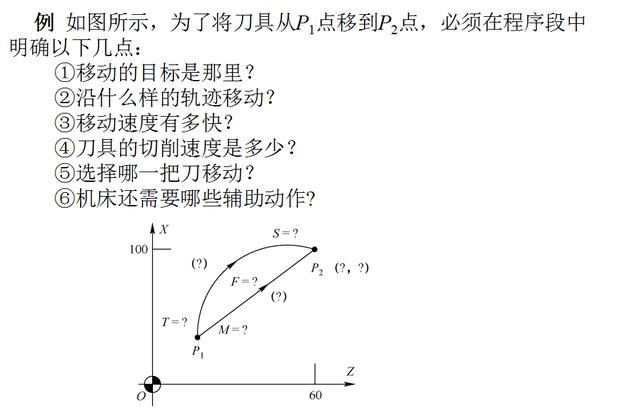

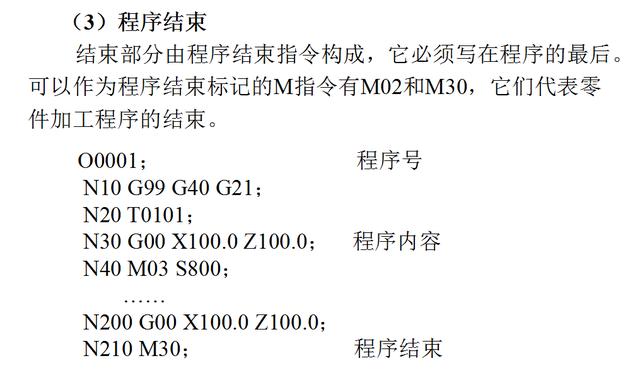

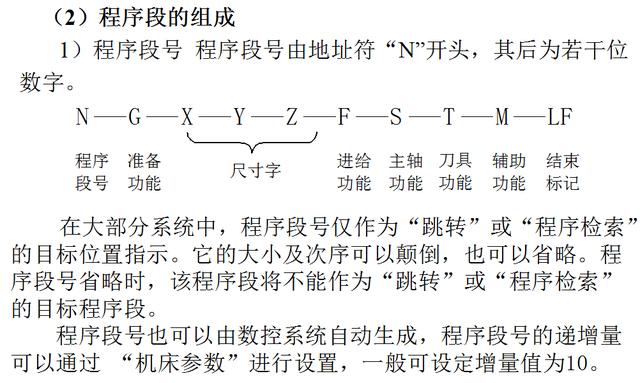

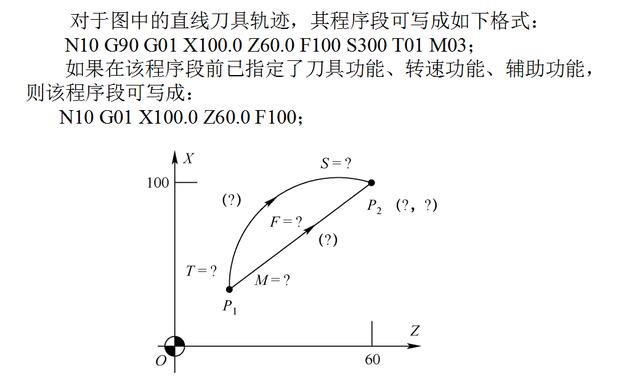

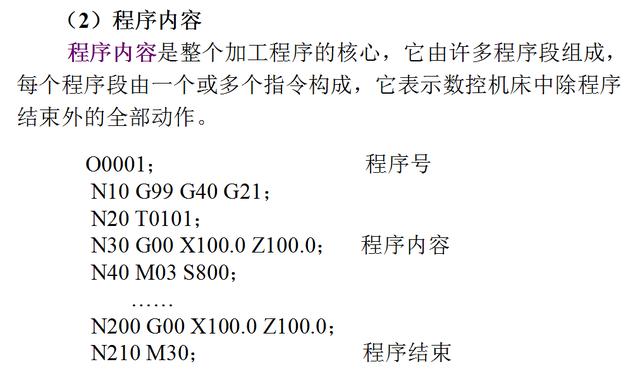

数控加工程序的格式与组成
