大家好,我是木子。

过去几个月了,一直没有给大家分享行业资料,今天刚好抽出时间给大家更新一下数控车床编程入门学习资料,喜欢的朋友可以多多支持哦!!

我会不定时地分享一些学习资料,你们的点赞+关注就是对我最大的支持

数控车床基本编程指令 与简单程序编写

第1节 数控车床编程基础

数控编程的格式

1.程序的格式

一个完整的程序,一般由程序号、程序内容和程序结束三部分组成。其格式如下:

O0005 程序号“O”用四位数(1-9999)表示

段号 N10 T0101

N20 G00 X40 Z3 S400 M03

N30 G01 X30 Z-30 F0.2 程序内容

N40 G00 X27

N50 G00 X70 Z50

N60 M05

N70 M30 程序结束

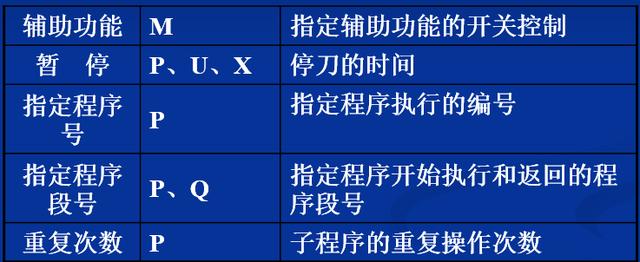

数控车床的编程基础

1、1 数控车床编程特点

一、坐标系统

机床坐标系:是数控机床安装调试时便设定好的一固定的坐标系统。机床原点在主轴端面中心,参考点在X轴和Z轴的正向极限位置处

编程坐标系:是在对图纸上零件编程时就建立的,程序数据便是基于该坐标系的坐标值。

工件坐标系是编程坐标系在机床上的具体体现。由相应的编程指令建立。

由对刀操作建立三者之间的相互联系

机床原点、工件原点、参考点

说明:由于车削加工是围绕主轴中心前后对称的,因此无论是前置还是后置式的,X 轴指向前后对编程来说并无多大差别。为适应笛卡尔坐标习惯,编程绘图时按后置式的方式进行表示

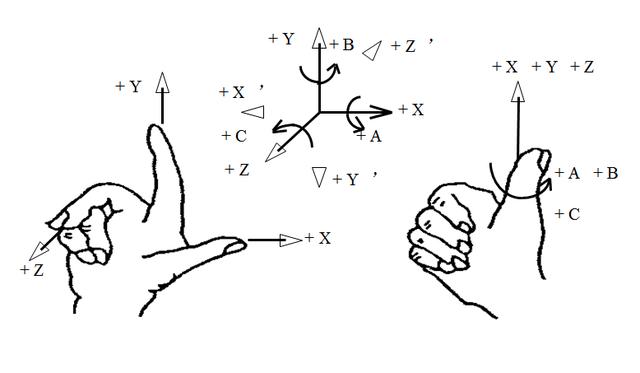

机床坐标轴

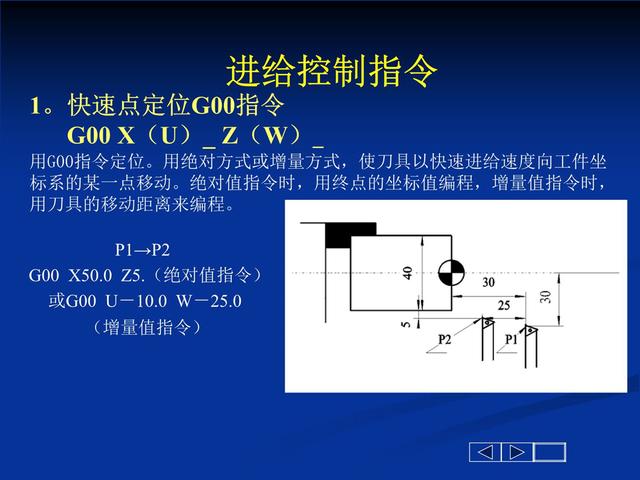

2、直线插补G01指令G01 X(U)__ Z(W)__ F__

该指令用于直线或斜线运动,可使数控车床沿X轴、Z轴方向执行单轴运动,也可以沿X、Z轴平面内任意斜率的复合运动,用F指令沿直线移动的速度。

直线插补指令G01可用于圆柱切削、圆锥切削(倒角也作圆锥切削)。

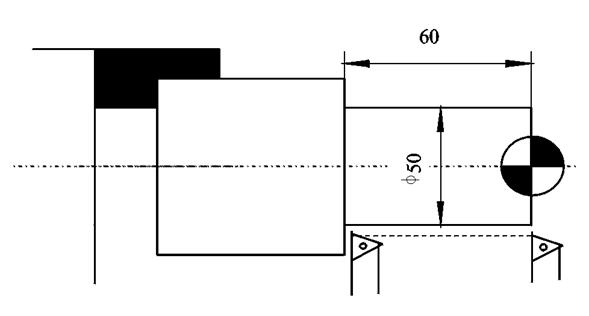

程序:G01 X50.0 Z-60.0 F0.2;

或G01 U0 W-60.0 F0.2;

或G01 X50.0 W-60.0 F0.2;

或G01 U0 Z-60.0 F0.2

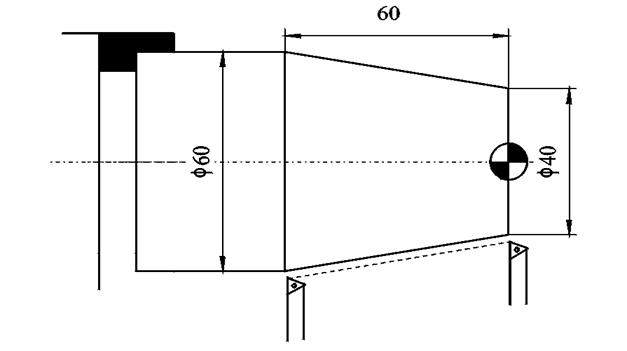

程序:G01 X60 Z-60 F0.2;

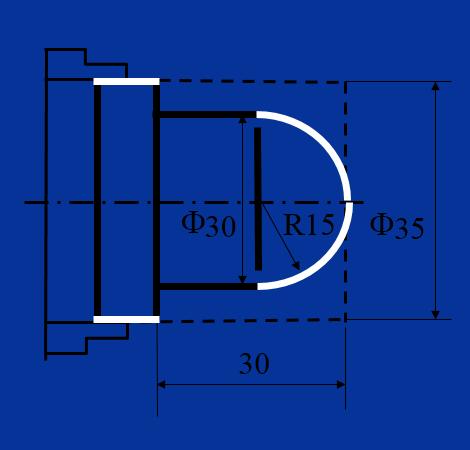

3、圆弧插补G02、G03指令

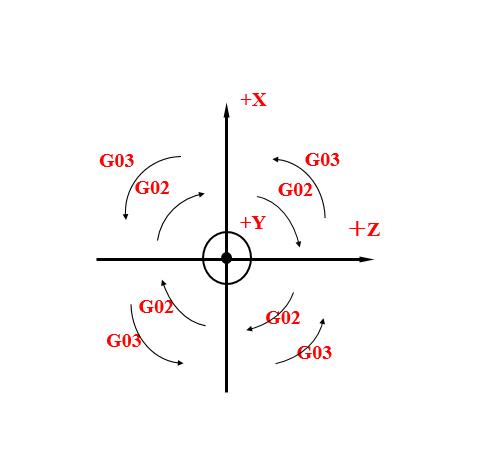

1)插补方向的判断

2)圆弧插补格式

G02 :顺圆插补

G03 :逆圆插补

R:圆弧半径

I:圆心相对于圆弧起点X向增量

K:圆心相对于圆弧起点Z向增量
